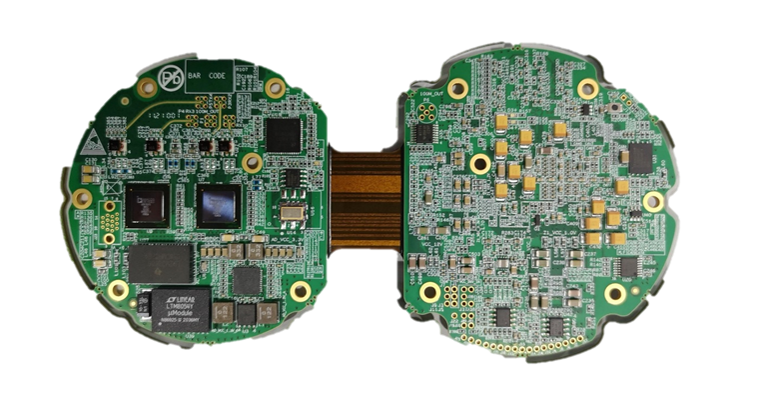

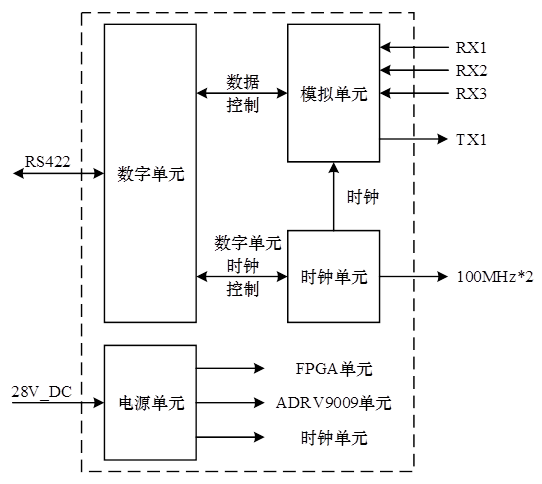

全部產品 小型化寬帶收發平臺(DZ1000) 主頁 全部產品 小型化寬帶收發平臺(DZ1000) 全部產品 新聞 位置 聯系我們 全部產品 DZ1000是定為電子推出的一款小型化寬帶收發平臺。 該平臺以XC7Z100為數字信號處理核心，射頻前端搭載兩片ADRV9009，覆蓋頻段75MHz~6000MHz，帶寬8MHz~200MHz，支持幅度和相位一致性校準，具有體積小、功耗低、開機啟動時間短及抗大過載等優勢，可廣泛應用于無人自組網終端、小型化大過載試驗平臺、無線圖傳/數傳等場景。 硬件特性 硬件架構 應用場景 工作環境 其他相關 硬件特性 DZ1000主要特征包括： (1) FPGA型號：1片XC7Z100-2FFG900I； (2) 支持頻段：75MHz~6GHz； (3) 射頻通道數量：一路發射，3路接收； (4) 接收通道一致性：≤3°； (5) 模塊啟動時間≤10s。 硬件架構 DZ1000邏輯結構如圖所示： 應用場景 DZ1000可應用多種場景： (1) 無人自組網終端； (2) 小型化大過載試驗平臺； (3) 無線圖傳/數傳模塊； (4) 寬帶數據鏈算法驗證。 工作環境 DZ1000工作環境滿足如下所示要求: 供電 +28V供電。 工作環境 （1）工作溫度：-40℃～60℃； （2）濕度：2%～98%(25℃)； （3）過載：≮10000g； （4）沖擊：符合GB233.10-95標準； （5）氣壓：70kPa～106kPa。 功耗 最大值40W。 其他相關 其他相關 U4 M1 U7 U5 Copyright ? 2011 - 2024 Dingwave , All Rights Reserved 成都定為電子技術有限公司 版權所有 蜀ICP備12015091號-1
