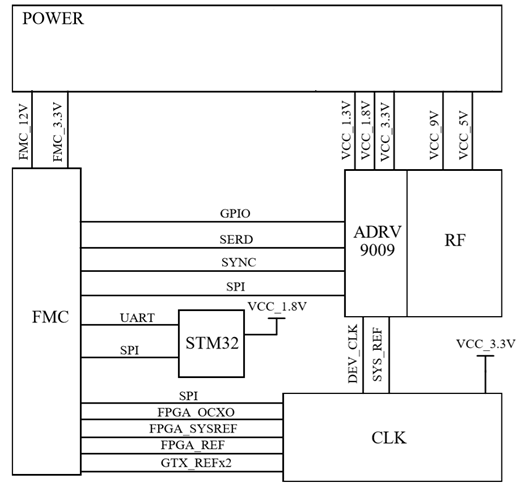

全部產品 FMC207 主頁 全部產品 FMC207 全部產品 新聞 位置 聯系我們 全部產品 FMC207是定為電子推出的一款基于單寬度VITA57.1 FMC架構，高性能寬頻段的射頻子卡，該板卡具有小體積、低功耗、寬頻段、多通道等諸多優點。通過FMC207與定為電子的uSDR系列數字板卡配套可快速搭建軟件無線電平臺。 在性能上，F(xiàn)MC207以ADI公司的RF捷變收發器ADRV9009作為處理核心，射頻工作頻率范圍為75 MHz至6000 MHz，涵蓋大部分特許執照和免執照蜂窩頻段。發射最大帶寬450MHz，接收最大帶寬200MHz ，提供2路接收2路發射，發射鏈路添加射頻放大器提高線性度，接收鏈路添加低噪聲放大器可有效的降低輸入噪聲和提高接收機的靈敏度。提供外供參考時鐘輸入功能。 在配置方面，F(xiàn)MC207通過板載配置CPU統一管理硬件配置，用戶完全不用關心ADRV9009的寄存器配置就可以完成射頻信號輸出。留給用戶的只有幾個射頻關鍵參數的配置(頻點、帶寬、采樣率、發射衰減、接收增益等)，通過SPI訪問這幾個關鍵參數的寄存器就可以完成射頻參數配置，操作簡單、方便有效。除此之外，我們還提供PC端的配置軟件，可以通過圖形化的軟件點擊配置你所需要的射頻參數。 在應用場景方面，F(xiàn)MC207提供2發2收以及多板同步功能，從而使得FMC207可以完美適用于5G MIMO原型、相控陣?yán)走_(dá)、信道模擬器、多通道同步采集存儲等場景。 硬件特性 硬件架構 應用場景 工作環境 其他相關 硬件特性 FMC207主要特征： (1)2發2收TDD射頻收發FMC板卡 (2)寬頻段范圍，支持射頻頻段75MHz ~ 6GHz； (3)寬頻帶范圍，TX最大帶寬450MHz，RX最大帶寬200MHz； (4)支持外部本振輸入； (5)支持外部參考時鐘輸入，板載時鐘軟件可配置； (6)支持同步采樣，同步觸發信號； (7)兼容符合VITA57.1 FMC標準的HPC的插槽； (8)兼容U2，U3，U4、U5、U7。 硬件架構 FMC207邏輯結構如圖所示： 應用場景 FMC207可應用多種場景： (1) 寬帶MIMO驗證平臺； (2) 無人機偵查定位識別系統； (3) 多通道采集存儲回放； (4) 北斗多陣元抗干擾接收機； (5) 相控陣?yán)走_(dá)； (6) 復雜電磁環境監測； (7) 長周期數據偵測存儲； (8) 高速隱身數據鏈驗證平臺。 工作環境 FMC207工作環境滿足如下所示要求。 工作環境 （1）工作溫度：-20℃～55℃； （2）濕度：2%～98%(25℃)； （3）震動：符合GB233.10-95標準； （4）沖擊：符合GB233.10-95標準； （5）氣壓：70kPa～106kPa。 功耗 典型值16W。 其他相關 FMC207相關 U4 U5 U7 FMC209 Copyright ? 2011 - 2024 Dingwave , All Rights Reserved 成都定為電子技術有限公司 版權所有 蜀ICP備12015091號-1
FMC207是定為電子推出的一款基于單寬度VITA57.1 FMC架構，高性能寬頻段的射頻子卡，該板卡具有小體積、低功耗、寬頻段、多通道等諸多優點。通過FMC207與定為電子的uSDR系列數字板卡配套可快速搭建軟件無線電平臺。
在性能上，F(xiàn)MC207以ADI公司的RF捷變收發器ADRV9009作為處理核心，射頻工作頻率范圍為75 MHz至6000 MHz，涵蓋大部分特許執照和免執照蜂窩頻段。發射最大帶寬450MHz，接收最大帶寬200MHz ，提供2路接收2路發射，發射鏈路添加射頻放大器提高線性度，接收鏈路添加低噪聲放大器可有效的降低輸入噪聲和提高接收機的靈敏度。提供外供參考時鐘輸入功能。
在配置方面，F(xiàn)MC207通過板載配置CPU統一管理硬件配置，用戶完全不用關心ADRV9009的寄存器配置就可以完成射頻信號輸出。留給用戶的只有幾個射頻關鍵參數的配置(頻點、帶寬、采樣率、發射衰減、接收增益等)，通過SPI訪問這幾個關鍵參數的寄存器就可以完成射頻參數配置，操作簡單、方便有效。除此之外，我們還提供PC端的配置軟件，可以通過圖形化的軟件點擊配置你所需要的射頻參數。
在應用場景方面，F(xiàn)MC207提供2發2收以及多板同步功能，從而使得FMC207可以完美適用于5G MIMO原型、相控陣?yán)走_(dá)、信道模擬器、多通道同步采集存儲等場景。
