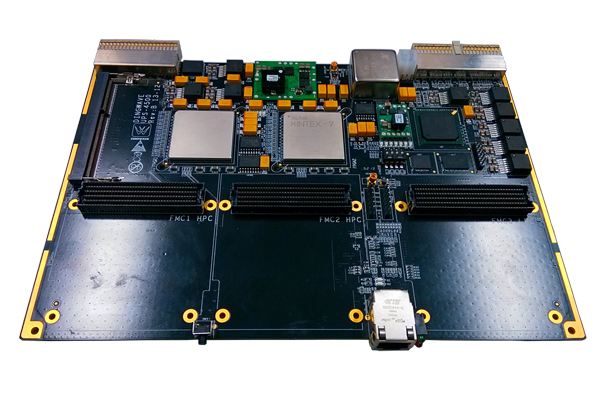

U3關鍵技術指標

(1) 標準CPCI 架構；

(2) 2 片kintex-7 FPGA；

(3) 3個標準 VITA 57.1 FMC接口；

(4) 千兆以太網。支持該以太網口控制全部硬件資源；

(5) 板載高性能OCXO，支持系統時鐘輸入輸出；

(6) 支持單板/多板時鐘同相；

(7) 支持單板獨立/多板協同工作，最大板間互連速率達到120Gbps。

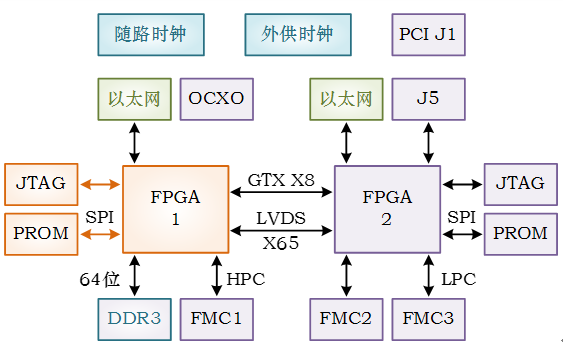

U3硬件架構

U3應用場景：

U3適應于高性能，高帶寬，多通道的應用。FMC擴展卡可適應多種特殊需求的接口，使得U3完美解決了前沿通信技術、網絡研究、工業應用和醫療中出現的板卡尺寸、復雜度、風險和成本的難題。

（1） 無線通信；

（2） 有線網絡；

（3） 高速光通信互連的信號處理；

（4） 數字信號處理算法實現；

（5） 數字信號處理算法系統；

（6） 芯片驗證。

U3工作環境滿足如所示要求

供電

（1） 標準CPCI機箱供電；

（2） ATX 電源外供電。

工作環境

（1）工作溫度：-40℃～55℃；

（2）濕度：2%～98%(25℃)；

（3）震動：符合GB233.10-95標準；

（4）沖擊：符合GB233.10-95標準；

（5）氣壓：70kPa～106kPa。

功耗

（1） 功耗：典型值50W。

U3優勢

U3作為一種SDR平臺的數字信號處理板卡，其優勢包括：

(1) 圖形化軟件開發方法;

(2) 支持2個標準的HPC FMC和1個LPC FMC，接口能力豐富;

(3) 在硬件架構以及軟件驅動上，支持板卡積木式堆疊;

(4) 為基帶和中頻信號處理提供可重配置的硬件平臺;

(5) 為信號處理算法提供更加豐富的FPGA資源;

(6) 提供到中頻及射頻的數據、控制接口;

(7) 提供扣卡接插件，用于實現特定功能。

附：部分U3可選配板卡

FMC102，支持同步觸發ADC及DAC功能12V 電源外供電；

雙通道，250MSPS，12位ADC

雙通道，1GSPS，16位DAC

(2) FMC301，支持同步觸發ADC及DAC功能

1通道，4GSPS，12位ADC

1通道，5.6GSPS，14位DAC

(3) FMC801，高速互連接口功能

1× QSFP，4×10G

觸發輸入輸出，時鐘輸入輸出

(4) FMC202，射頻通道功能

可編程頻段70MHz~6GHz

最大可編程載波信號帶寬56MHz

(5) FMC204，射頻通道功能

可編程頻段1MHz~520MHz

最大可編程載波信號帶寬520MHz
