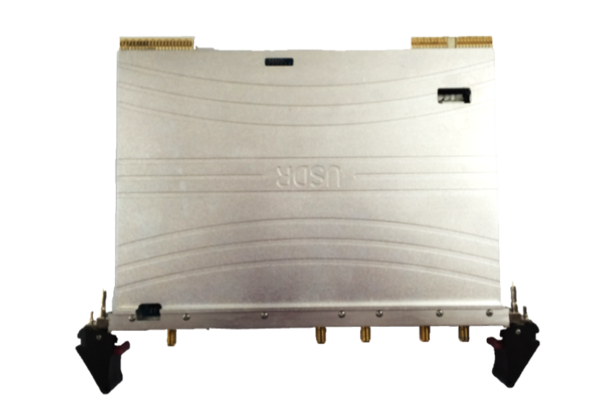

全部產品 CPCI101RF 主頁 全部產品 CPCI101RF 全部產品 新聞 位置 聯系我們 全部產品 CPCI101RF是定為電子推出的一款基于CPCI架構，單通道射頻板卡。其主要參數為：射頻頻段1MHz-4GHz，單通道帶寬30MHz、5MHz、500K和直通可選，支持TDD/FDD，定頻/跳頻，板載OCXO。CPCI101RF與定為電子的U3基帶板卡配套可以實現高性價比CPCI架構解決方案。 特性 硬件架構 應用場景 工作環境 其他相關 特性 CPCI101RF關鍵技術指標： (1)6U CPCI 標準架構，J1和J5； (2) 1MHz~4GHz頻段； (3)帶寬可選； (4) 支持TDD/FDD工作模式，軟件可配置； (5) 板載高性能OCXO； (6) 支持外部參考時鐘輸入輸出； (7) 輸入保護，最大承受30dBm輸入。 硬件架構 CPCI101RF邏輯框架如下圖所示：暫無 應該場景 CPCI101RF應用場景： （1）無線通信； （2）軟件無線電平臺。 工作環境 CPCI101RF工作環境滿足如所示要求。 供電 5V 工作環境 （1）工作溫度：-40℃～55℃； （2）濕度：2%～98%(25℃)； （3）震動：符合GB233.10-95標準； （4）沖擊：符合GB233.10-95標準； （5）氣壓：70kPa～106kPa。 功耗 （1）功耗：典型值15W。 其他相關 CPCI101RF相關 U3 FMC202 S40 高性價比CPCI架構解決方案 Copyright ? 2011 - 2024 Dingwave , All Rights Reserved 成都定為電子技術有限公司 版權所有 蜀ICP備12015091號-1
