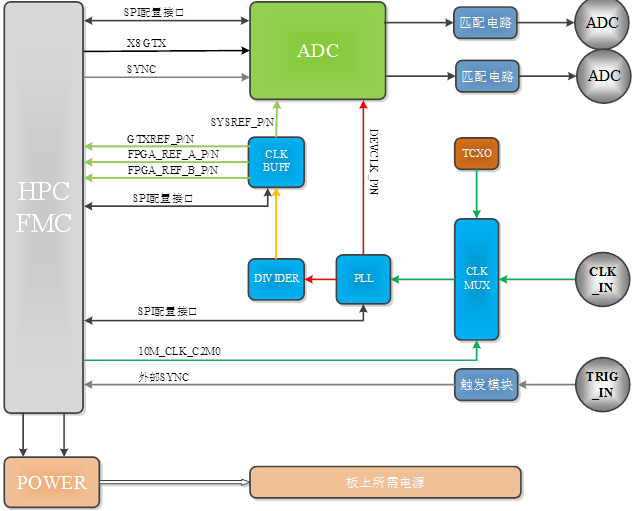

全部產品 FMC105 主頁 全部產品 FMC105 全部產品 新聞 位置 聯系我們 全部產品 FMC105是定為電子推出的一款基于單寬度VITA57.1 FMC架構，雙通道AD轉換子卡，可與U2、U3、U4、U5和U7等數字板卡配套可快速搭建信號處理平臺。 在性能上，F(xiàn)MC105以AD9689作為AD轉換芯片，支持雙通道同步AD采樣，采樣位數14bit，采樣率2GSPS。子卡支持板載時鐘，同時提供外供參考時鐘輸入功能。 FMC105可適用于軟件無線電平臺、RRU射頻直采單元，多通道采集存儲及雷達電子戰系統等場景。 特性 硬件架構 應用場景 工作環境 其他相關 硬件特性 FMC105主要特征包括： (1) 雙通道ADC，2GSPS，14位ADC; (2) ADC -3dB帶寬9GHz； (3) 支持多個時鐘參考，板載時鐘軟件可配置； (4) ADC同步采樣，同步輸出； (5) 符合通用標準VITA57.1 FMC； (6) 兼容U2、U3、U4、U5、U7。 硬件架構 FMC105邏輯結構 應用場景 FMC105可應用多種場景： (1) 軟件無線電； (2) 前沿?zé)o線通信（如MIMO、LTE等）; (3) 雷達或電子戰系統； (4) 射頻直采的DUC信號處理，以及數字信號處理； (5) RRU射頻直采單元； (6) 無線通信基礎設施：W-CDMA、LTE、LTE-A、點對點。 工作環境 FMC105工作環境 工作環境 （1）工作溫度：-40℃～55℃； （2）濕度：2%～98%(25℃)； （3）震動：符合GB233.10-95標準； （4）沖擊：符合GB233.10-95標準； （5）氣壓：70kPa～106kPa。 功耗 （1）功耗：峰值8W。 其他相關 FMC105相關 U2 FMC301 U5 Copyright ? 2011 - 2024 Dingwave , All Rights Reserved 成都定為電子技術有限公司 版權所有 蜀ICP備12015091號-1
FMC105是定為電子推出的一款基于單寬度VITA57.1 FMC架構，雙通道AD轉換子卡，可與U2、U3、U4、U5和U7等數字板卡配套可快速搭建信號處理平臺。 在性能上，F(xiàn)MC105以AD9689作為AD轉換芯片，支持雙通道同步AD采樣，采樣位數14bit，采樣率2GSPS。子卡支持板載時鐘，同時提供外供參考時鐘輸入功能。 FMC105可適用于軟件無線電平臺、RRU射頻直采單元，多通道采集存儲及雷達電子戰系統等場景。
