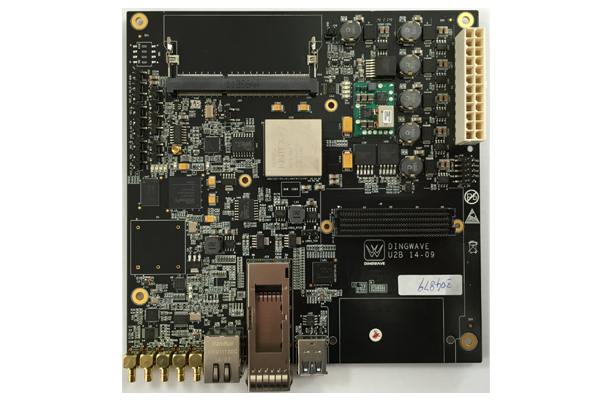

全部產品 U2 主頁 全部產品 U2 全部產品 新聞 位置 聯系我們 全部產品 U2是定為電子推出的一款基于MINI ITX架構，低成本可重構的高速信號處理平臺。U2基帶板結合FMC擴展卡可適應多種特殊需求的接口，使得U2完美解決了前沿通信技術、網絡研究、工業應用和醫療中出現的板卡尺寸、復雜度、風險和成本的難題。目前，U2已經幫助電子科技大學完成了“現代通信系統”實驗室搭建，并支撐合作伙伴完成了“基于頻譜感知的數據鏈網絡動態接入”的研發工作。 U2以Xilinx公司的Kintex-7系列FPGA為信號處理中心，符合MINI ITX架構，并為用戶提供DDR3、QSFP+等高性能接口。U2代碼加載和調試靈活，同時支持以太網、JTAG仿真器兩種方式加載代碼及調試，并支持板上PROM上電加載。是一款可用于無線通信、數字信號處理算法實現、芯片驗證等領域的低成本可重構高速信號處理硬件平臺。 特性 硬件架構 應用場景 工作環境 產品優勢 可配子卡 其他 特性 U2關鍵指標 (1) MINI ITX架構； (2) 1 × Kintex - 7 FPGA； (3)1 × High-pin-count VITA 57.1 FMC； (4) 1 × QSFP+； (5) DDR3 SODIMM； (6) 千兆以太網，支持以太網控制全部硬件資源； (7) 高性能板載OCXO； (8)數據恢復時鐘，可作為RRU使用； (9)支持單板獨立或多板協同工作。 硬件架構 U2硬件架構 應用場景 U2應用場景： U2基帶板結合FMC擴展卡可適應多種特殊需求的接口，使得U2完美解決了前沿通信技術、網絡研究、工業應用和醫療中出現的板卡尺寸、復雜度、風險和成本的難題。U2可應用于以下場景： （1） 無線通信； （2） 有線網絡； （3） 高速光通信互連的信號處理； （4） 數字信號處理算法實現； （5） 芯片驗證。 工作環境 U2工作環境滿足如所示要求 供電 （1） ATX電源供電。 工作環境 （1）工作溫度：-40℃～55℃； （2）濕度：2%～98%(25℃)； （3）震動：符合GB233.10-95標準； （4）沖擊：符合GB233.10-95標準； （5）氣壓：70kPa～106kPa。 功耗 （1） 功耗：典型值40W。 產品優勢 U2作為一種SDR平臺的數字信號處理板卡，其優勢包括： (1) 圖形化軟件開發方法； (2) 在硬件架構及軟件驅動上，支持板卡積木式堆疊； (3) 為基帶和中頻信號處理提供可重構配置硬件平臺； (4) 為信號處理算法提供豐富FPGA資源； (5) 提供到中頻及射頻的數據、控制接口； (6) 提供扣卡接插件，實現特定功能； (7) 提供簡單易用的平臺管理接口。 可配子卡 附：部分U2可選配板卡 U2上的1個FMC插座，可以使用的部分FMC型號包括： (1) FMC102，支持同步觸發ADC及DAC功能 雙通道，250MSPS，12位ADC 雙通道，1GSPS，16位DAC (2) FMC301，支持同步觸發ADC及DAC功能 1通道，4GSPS，12位ADC 1通道，5.6GSPS，14位DAC (3) FMC801，高速互連接口功能 1× QSFP，4×10G 觸發輸入輸出，時鐘輸入輸出 (4) FMC202，射頻通道功能 可編程頻段70MHz~6GHz 最大可編程載波信號帶寬56MHz (5) FMC204，射頻通道功能 可編程頻段1MHz~520MHz 最大可編程載波信號帶寬520MHz 其他 U2相關 U3 FMC202 S40 寬頻段多天線解決方案 Copyright ? 2011 - 2024 Dingwave , All Rights Reserved 成都定為電子技術有限公司 版權所有 蜀ICP備12015091號-1
U2是定為電子推出的一款基于MINI ITX架構，低成本可重構的高速信號處理平臺。U2基帶板結合FMC擴展卡可適應多種特殊需求的接口，使得U2完美解決了前沿通信技術、網絡研究、工業應用和醫療中出現的板卡尺寸、復雜度、風險和成本的難題。目前，U2已經幫助電子科技大學完成了“現代通信系統”實驗室搭建，并支撐合作伙伴完成了“基于頻譜感知的數據鏈網絡動態接入”的研發工作。 U2以Xilinx公司的Kintex-7系列FPGA為信號處理中心，符合MINI ITX架構，并為用戶提供DDR3、QSFP+等高性能接口。U2代碼加載和調試靈活，同時支持以太網、JTAG仿真器兩種方式加載代碼及調試，并支持板上PROM上電加載。是一款可用于無線通信、數字信號處理算法實現、芯片驗證等領域的低成本可重構高速信號處理硬件平臺。
U2以Xilinx公司的Kintex-7系列FPGA為信號處理中心，符合MINI ITX架構，并為用戶提供DDR3、QSFP+等高性能接口。U2代碼加載和調試靈活，同時支持以太網、JTAG仿真器兩種方式加載代碼及調試，并支持板上PROM上電加載。是一款可用于無線通信、數字信號處理算法實現、芯片驗證等領域的低成本可重構高速信號處理硬件平臺。
