R3關鍵指標

(1) 搭載四核 ARM Cortex-A53處理器，內嵌linux操作系統；

(2) 射頻通道 2路發射2路接收；

(3) 覆蓋頻率 1MHz~6GHz；

(4) 采集帶寬100MHz，發射帶寬250MHz；

(5) 最大發射功率 30dBm；

(6) 接收端靈敏度可到-110dBm，支持90dB范圍增益可調；

(7) 接收端增加模擬聲表濾波器，支持500KHz、6MHz、20MHz、100MHz四檔帶寬可選；

(8) 提供IQ數據流API函數，支持用戶實時獲取IQ數據；

(9) 支持矢量信號發生，用戶可加載IQ數據文件，發射各種標準調制信號和用戶自定義數據文件。

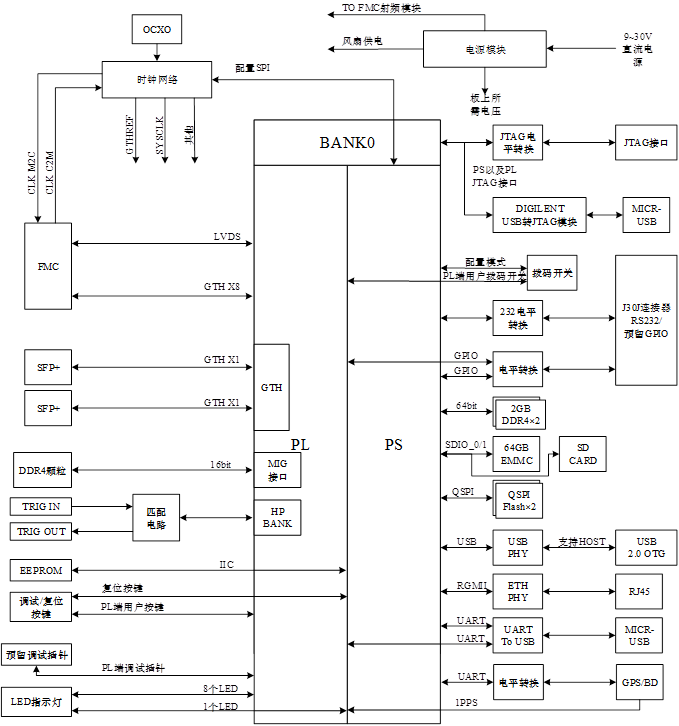

R3基帶硬件架構

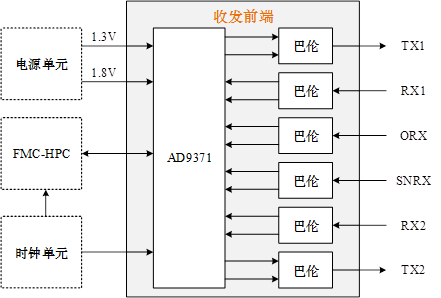

R3射頻硬件架構

R3應用場景：

（1）小信號偵測；

（2）干擾源模擬；

（3）長周期數據偵測存儲；

（4）短波、超短波電臺模擬；

（5）通信、電子對抗及偵察算法快速驗證。

R3工作環境滿足如下所示要求:

供電

DC-12V 2A供電。

工作環境

（1）工作溫度：-40℃～55℃；

（2）濕度：2%～98%(25℃)；

（3）震動：符合GB233.10-95標準；

（4）沖擊：符合GB233.10-95標準；

（5）氣壓：70kPa～106kPa。

功耗

典型值60W。

R3是定為電子推出的一款基于AD9371+FPGA架構，高性能寬頻段的數?；旌仙漕l模塊， 其優勢包括：

(1) 射頻鏈路添加分段濾波；

(2) 支持用戶自定義接收通道，用戶可通過更換濾波器，設置接受頻段；

(3) 支持PLC接口；

(4) 支持高速存儲擴展方案。
