FMC102主要特征包括：

(1) 雙通道，250MSPS，12位ADC;

(2) 雙通道，1GSPS，16位DAC;

(3) 參考時鐘:

•   板載鎖相環芯片，時鐘軟件可配置
•   支持載板高性能參考時鐘
•   支持外供時鐘參考
•   板載10MHz TCXO

(4) AD/DA同步采樣，同步輸出;

(5) 符合通用標準VITA57.1 FMC;

(6) 兼容U2，U3，U7。

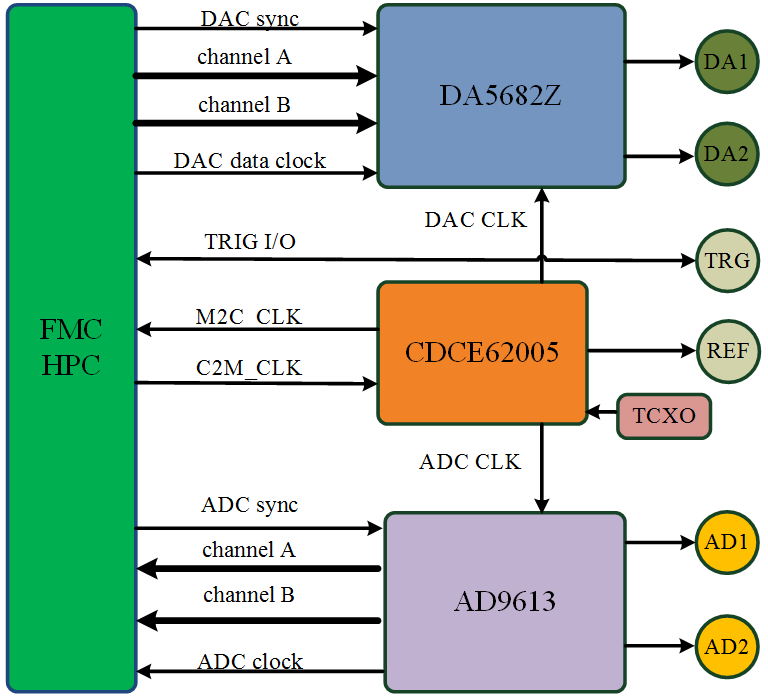

FMC102邏輯結構

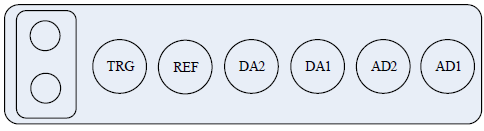

FMC102前面板接口

（1）ADC/DAC/PLL鎖定指示LED×2

（2）ADC/DAC/PLL鎖定指示LED×2

（3）TRG：觸發輸入輸出雙向端口

（4）REF：參考時鐘輸入輸出雙向端口

（5）DA2：DAC數模轉換通道2

（6）DA1：DAC數模轉換通道1

（7）AD2：ADC模數轉換通道2

（8）AD1：ADC模數轉換通道1

注：接口SMB 50歐

FMC102可應用多種場景：

（1）軟件無線電；

（2）前沿?zé)o線通信（如MIMO、LTE等）。

（3）醫療成像。

FMC102工作環境:

供電

（1）ADJ；

（2）3.3V 電源外供電；

工作環境

（1）工作溫度：-40℃～55℃；

（2）濕度：2%～98%(25℃)；

（3）震動：符合GB233.10-95標準；

（4）沖擊：符合GB233.10-95標準；

（5）氣壓：70kPa～106kPa。

功耗

（1）功耗：典型值5.8W。
