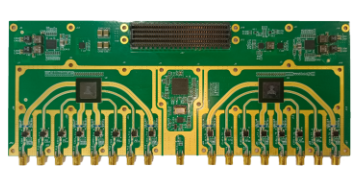

FMC209-16CH其主要特征包括：

(1) 8發8收TDD、FDD射頻收發FMC板卡；

(2) 寬頻段范圍，支持射頻頻段75MHz ~ 6GHz；

(3) 寬頻帶范圍，TX最大帶寬450MHz，RX最大帶寬200MHz；

(4) 發射功率最大0dBm@4GHz；

(5) 通道間隔離度50dB@6GHz；

(6) 多通道相位穩定性±1°@3GHz；

(7) 支持外部參考時鐘輸入，板載時鐘軟件可配置；

(8) 支持同步采樣，同步觸發信號；

(9) 兼容符合VITA57.1 FMC標準的HPC的插槽（部分基帶板結構存在干涉，需要使用FMC抬高板）；

(10) 兼容U5基帶板。



硬件指標：

FMC209-16CH邏輯結構如圖所示：

FMC209-16CH可應用多種場景：

(1) 寬帶MIMO驗證平臺；

(2) 無人機偵查定位識別系統；

(3) 多通道采集存儲回放；

(4) 北斗多陣元抗干擾接收機；

(5) 相控陣雷達；

(6) 復雜電磁環境監測；

(7) 長周期數據偵測存儲；

(8) 高速隱身數據鏈驗證平臺；

(9) 衛星地面接收機自干擾抑制系統。

FMC209-16CH工作環境滿足如所示要求。

供電電壓

（1）供電12V。

工作環境

（1）工作溫度：-40℃～+50℃。

功耗

（1） 功耗：典型值23W。
