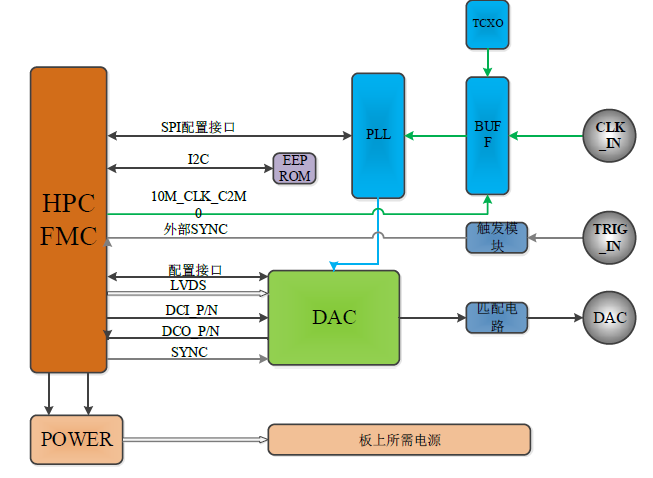

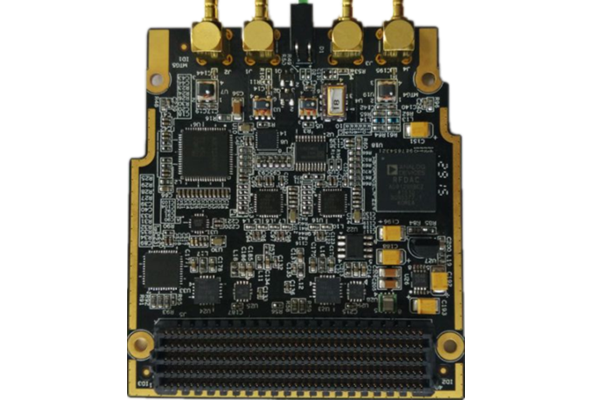

全部產品 FMC401 主頁 全部產品 FMC401 全部產品 新聞 位置 聯系我們 全部產品 FMC401是定為電子推出的一款基于VITA57.1 FMC 架構，單通道高速DA集成子卡。射頻采樣4.6GSps，采樣位數14位。支持多個時鐘參考，板載時鐘軟件可配置。FMC401與uSDR系列基帶板卡配合，可構成多種無線通信解決方案。 FMC401采用MAXIM公司的MAX5882芯片作為主芯片。MAX5882為高性能14位RF DAC，支持最高達4.6GSPS的數據速率。MAX5882具有優異的雜散特性和噪聲、鄰道功率(ACP)性能，并可根據電纜數據傳輸業務接口規范(DOCSIS?)的要求直接合成為47MHz至1003MHz電纜下行鏈路的多個載波。4.6Gsps刷新速率允許以數字方式產生高于2GHz帶寬的信號。 特性 硬件架構 應用場景 工作環境 其他相關 硬件特性 FMC401關鍵技術指標： (1) 單通道DAC，射頻采樣4.6 GSps，采樣位數14位; (2) 支持多個時鐘參考，板載時鐘軟件可配置; (3) 支持DAC同步采樣，支持板間同步輸出; (4) 符合通用標準VITA57.1 FMC; (5) 兼容U2，U3，U7: 硬件架構 FMC401邏輯結構 應用場景 FMC401應用場景： （1）軟件無線電； （2）前沿?zé)o線通信（如MIMO、LTE等）; （3）射頻直采的DDC和DUC信號處理，以及數字信號處理; （4）RRU射頻直采單元。 工作環境 FMC401工作環境 工作環境 （1）工作溫度：-40℃～55℃； （2）濕度：2%～98%(25℃)； （3）震動：符合GB233.10-95標準； （4）沖擊：符合GB233.10-95標準； （5）氣壓：70kPa～106kPa； 功耗 （1） 功耗：典型值6.5W； 其他相關 FMC401相關 FMC401 U7 CPCI203 S40 Copyright ? 2011 - 2024 Dingwave , All Rights Reserved 成都定為電子技術有限公司 版權所有 蜀ICP備12015091號-1
